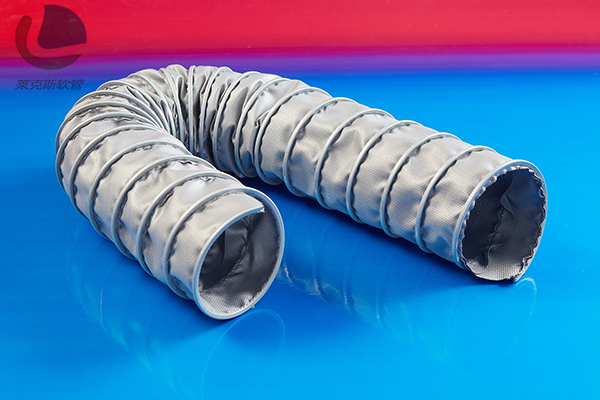

耐高温伸缩风管LKE400
结 构：专利CP结构( CP是clamp profile的缩写)，特殊玻璃纤维涂层，外部螺旋，镀锌钢夹片(钢片镶有抗磨损塑料);专利号：ZL201130194550.7
性 能：良好的真空特性，外部螺旋镀锌片起到非常好的耐磨性能，在地上随意拖拽不会损坏风管，灵活，任意伸缩弯曲，阻燃，绝缘，耐高温，抗震动，韧性强，耐化学性。
生产直径：1寸-50寸 弯曲半径约大于半径,伸缩比例：5：1;
颜 色：外灰色/内白色/镀锌钢片;
长 度：10米,可要求：特殊颜色，特殊长度，可以定制;
温度范围：约-60 °C至 +400°C，短时间约可达到 +450 °C
应用范围：用于柴油发动机试验台，汽车尾气的排放，高温锅炉气体抽排，用于排气设备,引擎结构,加热引擎,固体如粉尘,粉末和纤维,气体环境如蒸气和烟,除尘和抽取式厂房,暖器排出,航空器设备和军事调和风箱和压缩机,低气压环境，例如建筑机械，煤矿。
其他规格、尺寸、颜色、特殊要求均可按需定制。
规格参数：
|
订单代码 Item No |
内径 mm |
外径 mm |
工作压力 bar |
真空 bar |
弯曲半径 mm |
重量 kg/m |
生产长度 m |
||
|
LKE-400-0050 |
50 |
62 |
0.85 |
0.38 |
50 |
0.74 |
10 |
||
|
LKE-400-0055 |
55 |
67 |
0.78 |
0.35 |
54 |
0.8 |
10 |
||
|
LKE-400-0060 |
60 |
72 |
0.68 |
0.32 |
58 |
0.87 |
10 |
||
|
LKE-400-0065 |
65 |
78 |
0.59 |
0.29 |
62 |
0.94 |
10 |
||
|
LKE-400-0070 |
70 |
84 |
0.53 |
0.26 |
66 |
1 |
10 |
||
|
LKE-400-0075 |
75 |
88 |
0.47 |
0.23 |
70 |
1.07 |
10 |
||
|
LKE-400-0080 |
80 |
94 |
0.43 |
0.2 |
74 |
1.13 |
10 |
||
|
LKE-400-0090 |
90 |
105 |
0.355 |
0.14 |
82 |
1.26 |
10 |
||
|
LKE-400-0100 |
100 |
115 |
0.3 |
0.12 |
101 |
1.39 |
10 |
||
|
LKE-400-0110 |
110 |
124 |
0.258 |
0.105 |
110 |
1.49 |
10 |
||
|
LKE-400-0120 |
120 |
135 |
0.224 |
0.09 |
119 |
1.59 |
10 |
||
|
LKE-400-0125 |
125 |
140 |
0.21 |
0.085 |
123 |
1.63 |
10 |
||
|
LKE-400-0130 |
130 |
145 |
0.197 |
0.075 |
128 |
1.78 |
10 |
||
|
LKE-400-0140 |
140 |
152 |
0.175 |
0.06 |
137 |
1.88 |
10 |
||
|
LKE-400-0150 |
150 |
165 |
0.157 |
0.05 |
113 |
2 |
10 |
||
|
LKE-400-0160 |
160 |
175 |
0.14 |
0.045 |
120 |
2.17 |
10 |
||
|
LKE-400-0170 |
170 |
182 |
0.128 |
0.04 |
127 |
2.23 |
10 |
||
|
LKE-400-0175 |
175 |
187 |
0.123 |
0.04 |
131 |
2.36 |
10 |
||
|
LKE-400-0180 |
180 |
192 |
0.117 |
0.04 |
134 |
2.45 |
10 |
||
|
LKE-400-0200 |
200 |
213 |
0.099 |
0.03 |
148 |
2.72 |
10 |
||
|
LKE-400-0215 |
215 |
227 |
0.088 |
0.03 |
159 |
2.92 |
10 |
||
|
LKE-400-0225 |
225 |
240 |
0.082 |
0.025 |
166 |
3.18 |
10 |
||
|
LKE-400-0250 |
250 |
265 |
0.069 |
0.025 |
183 |
3.45 |
10 |
||
|
LKE-400-0275 |
275 |
287 |
0.059 |
0.02 |
201 |
3.81 |
10 |
||
|
LKE-400-0300 |
300 |
315 |
0.052 |
0.015 |
218 |
3.97 |
10 |
||
|
LKE-400-0315 |
315 |
327 |
0.048 |
0.015 |
228 |
4.06 |
10 |
||
|
LKE-400-0325 |
325 |
337 |
0.046 |
0.015 |
236 |
4.13 |
10 |
||
|
LKE-400-0350 |
350 |
365 |
0.04 |
0.015 |
253 |
4.29 |
10 |
||
|
LKE-400-0375 |
375 |
387 |
0.036 |
0.01 |
270 |
4.43 |
10 |
||
|
LKE-400-0400 |
400 |
415 |
0.033 |
0.01 |
288 |
4.61 |
10 |
||
|
LKE-400-0450 |
450 |
462 |
0.027 |
0.01 |
323 |
4.93 |
10 |
||
|
LKE-400-0500 |
500 |
512 |
0.023 |
0.005 |
358 |
5.25 |
10 |
||
|
LKE-400-0600 |
600 |
612 |
0.017 |
0.005 |
428 |
5.89 |
10 |
||
|
LKE-400-0700 |
700 |
712 |
0.014 |
0.002 |
498 |
6.24 |
10 |
||
|
LKE-400-0800 |
800 |
812 |
0.011 |
0.002 |
568 |
6.58 |
10 |
||
|
LKE-400-0900 |
900 |
920 |
0.009 |
0.001 |
638 |
6.82 |
10 |
||
|
LKE-400-1000 |
1000 |
1012 |
0.007 |
0.001 |
708 |
7.46 |
10 |
备注：上述数据仅提供参考，所有数据都是在环境温度+20℃时测得平均值，有关技术参数会根据使用环境及选用材质略有差异。具体请咨询我司销售人员。
